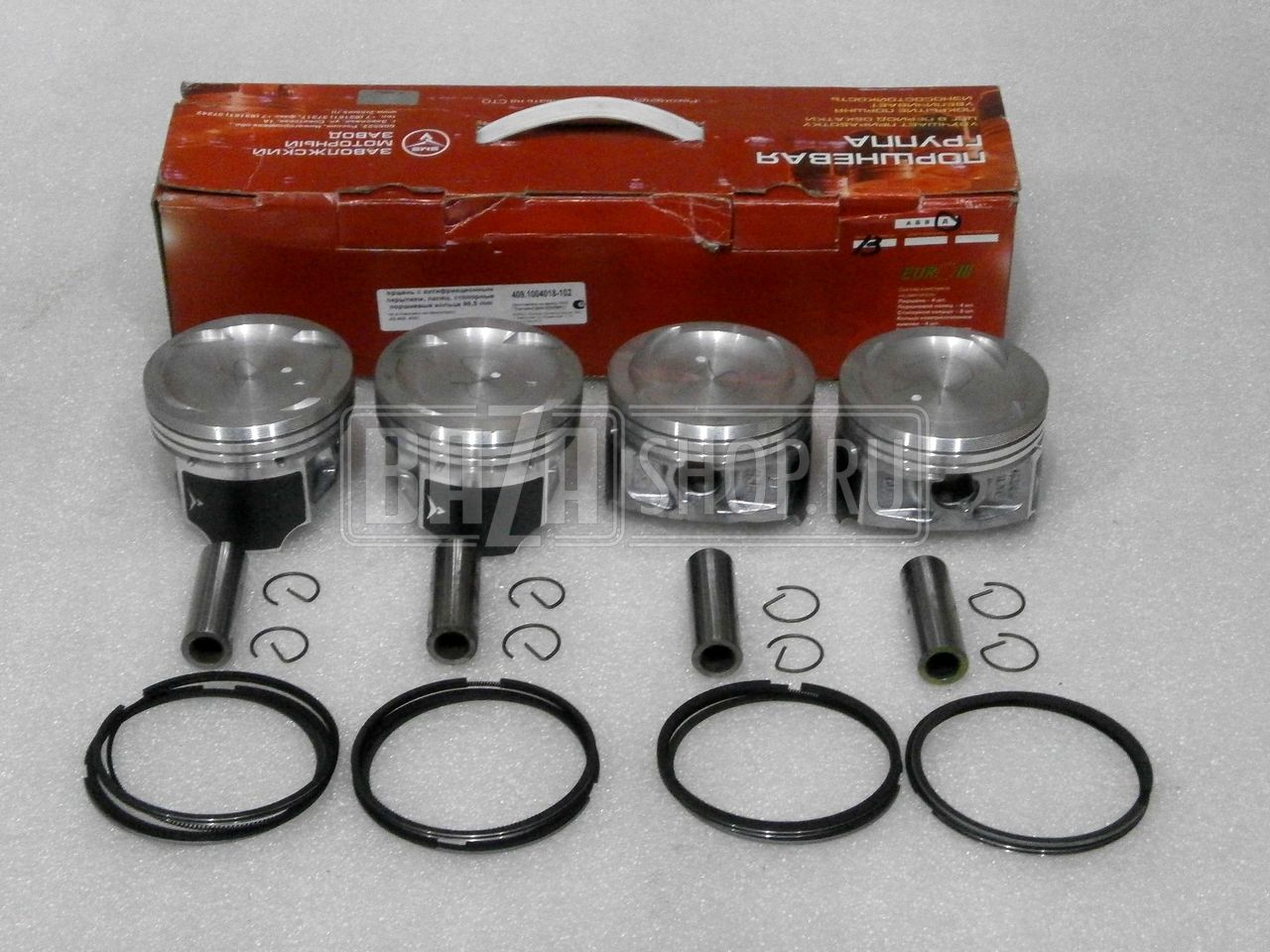

Группа поршневая дв.409 95,5 УАЗ "ЗМЗ" с пальцами и кольцами (ГРУППА А/A) (в уп.)

Маркировка размерных групп наносится на днище поршня ударным способом. Поршни 406.1004015 стандартного и ремонтных размеров по диаметру юбки разбиваются на пять размерных групп с допусками, мм:

А 0,000 -0,012
Б +0,012 0,000
В +0,024 +0,012
Г +0,036 +0,024
Д +0,048 +0,036

По диаметру отверстия под поршневой палец поршни 406.1004015 разбиваются на четыре размерные группы, мм:

I (Белый) 22,0000...21,9975
II (Зелёный) 21,9975...21,9950
III (Жёлтый) 21,9950...21,9925
VI (Красный) 21,9925...21,9900
